[X500] wyrwana antena GPS

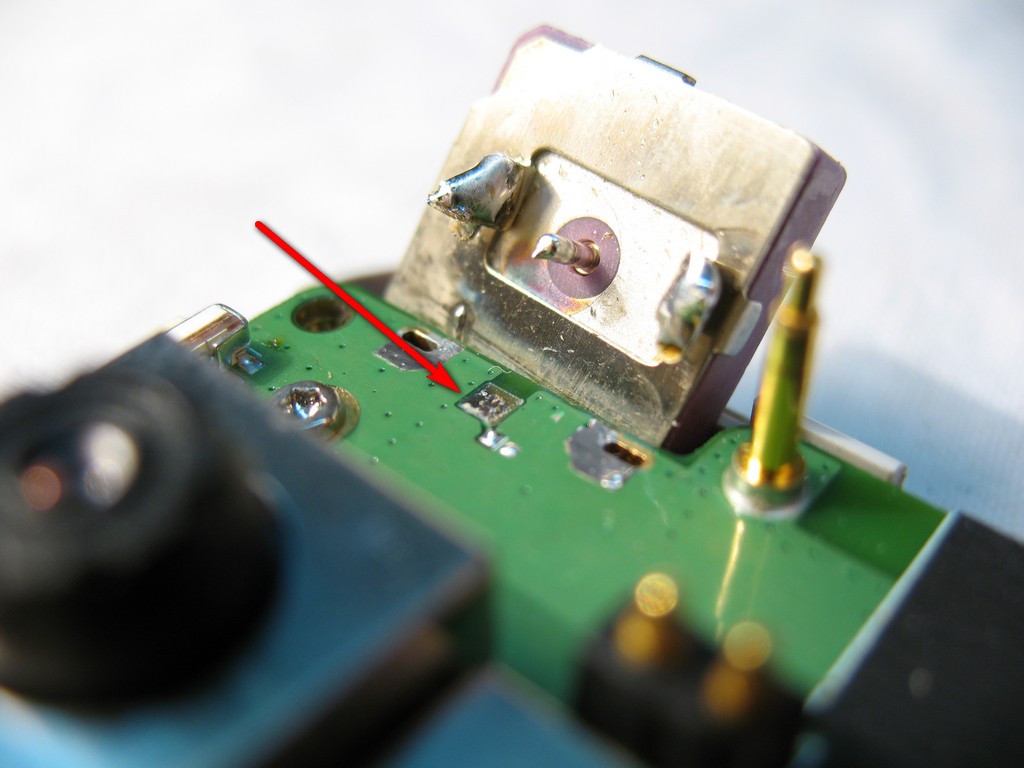

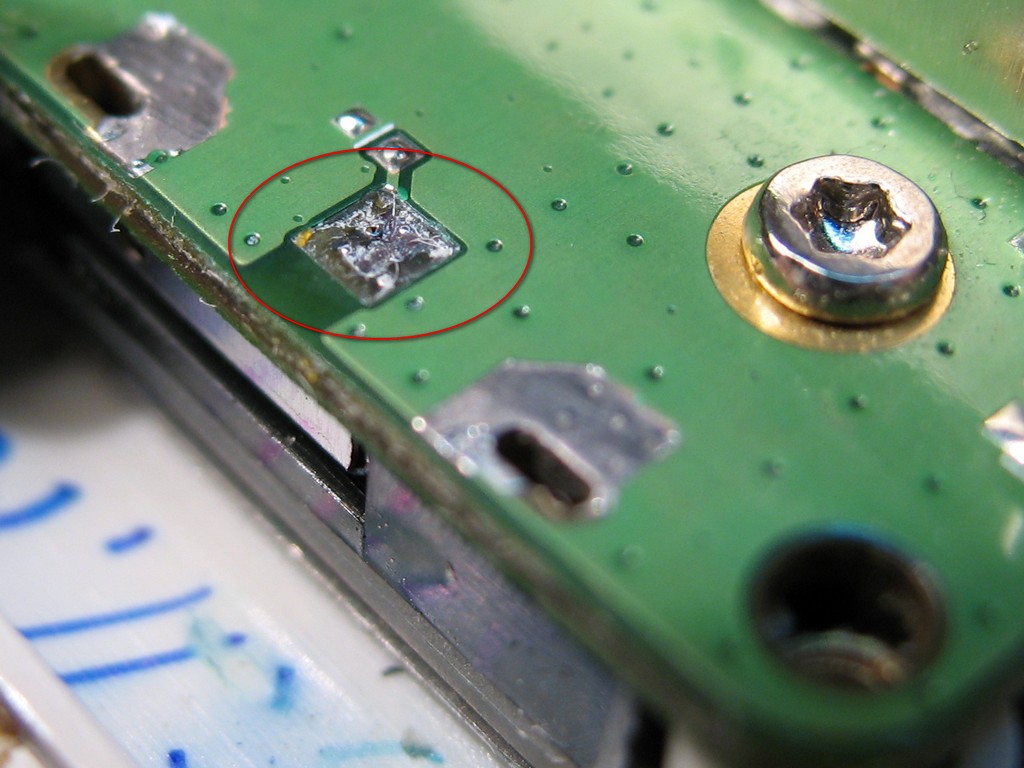

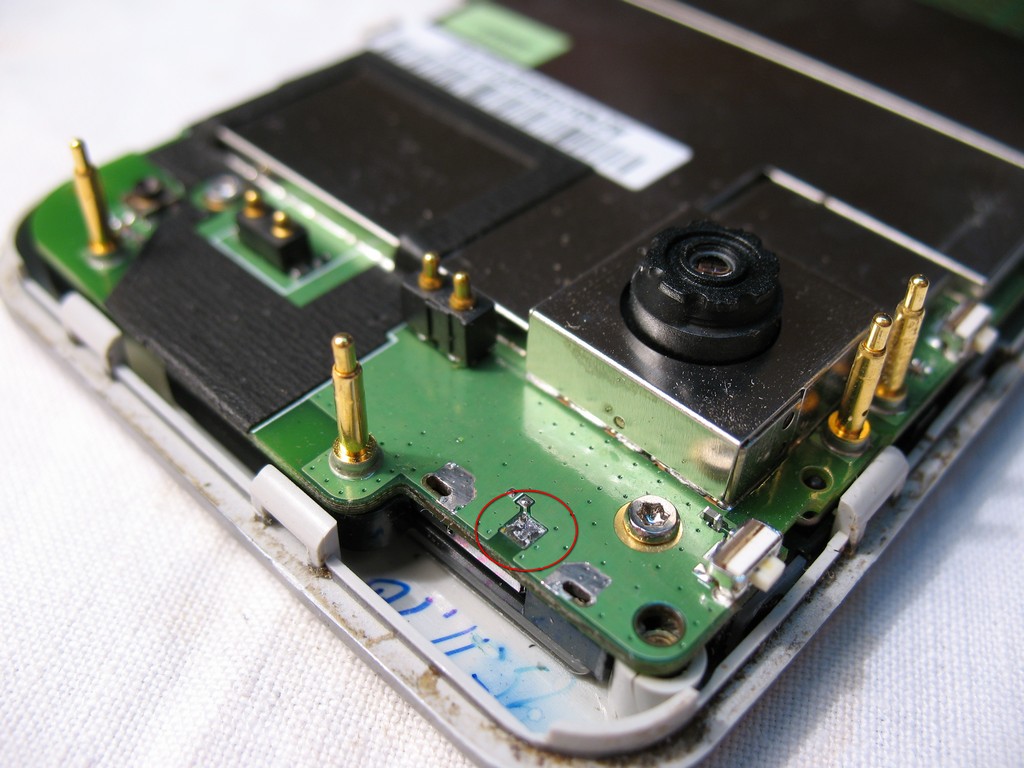

Mam X500 gdzie po otwarciu obudowy okazało się, że jest urwana głowica (antena) od GPS'u. Przylutowanie to nie problem, ale problemem jest to że wraz z nią wyrwany jest "placek" z druku. Pod nim widać że jest tam 6 przelotek z pozostałych warstw druku i jedna ścieżka obok.



Czy to da się w ogóle naprawić?


-- EDIT --

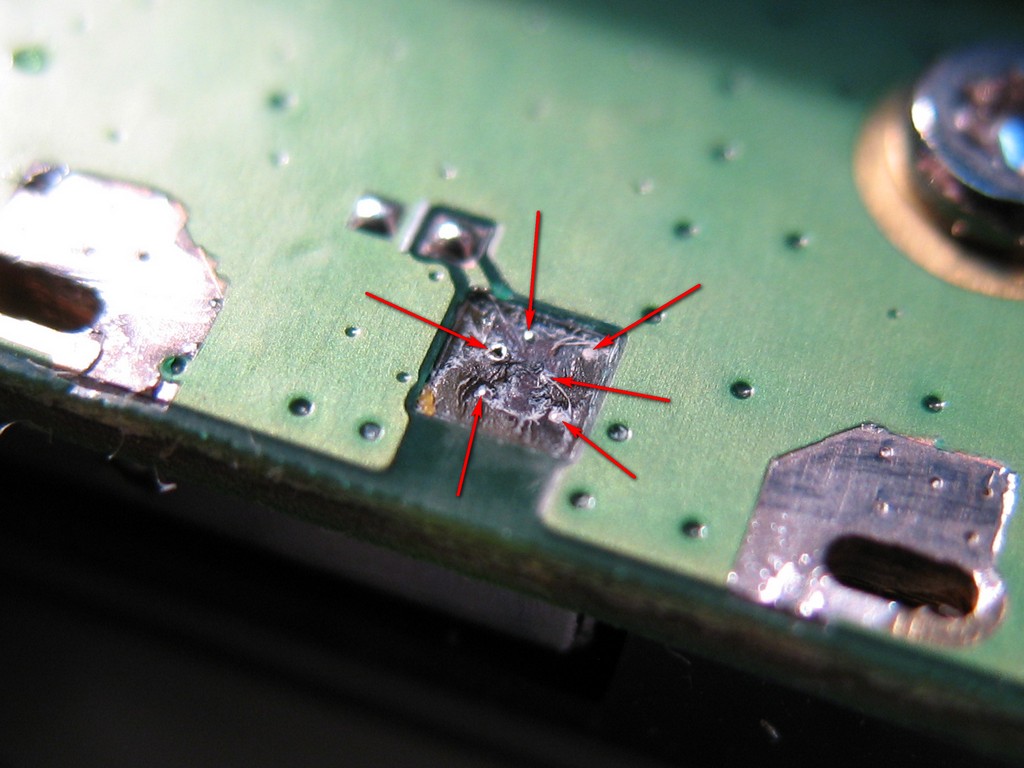

Dolutowałem środek anteny do urwanej ścieżki, ale nadal nie ma sygnału. Podejrzewam, że trzeba by jeszcze połączyć te 6 punktów (foto niżej) które są przelotkami. Tylko jak tego dokonać?

Pajączka da radę zrobić?

Hmm... nie jestem pewien, ale spróbuję. Problemem może tylko być znalezienie drucików które podejdą do tych punktów, bo ten który widać na ostatnim zdjęciu, to drucik wyciągnięty z licy. Jego średnica to.... 0,15mm i jak widać jest dość "gruby" jak dla tych punktów . Poszukam, może znajdę jeszcze coś cieńszego.

Sprawdziłem przejścia między punktami. Wszystkie 6 punktów są jednak ze sobą wewnątrz połączone. W związku z tym, zlutowałem drucikiem jeden z punktów z urwaną ścieżką i to do wejścia anteny-kostki. Sprawdziłem przejście - jest; pozostałe punkty maja przejście tak do ścieżki jak i do anteny-kostki. Wyszedłem ze sprzętem na dwór, odpaliłem soft do GPS (GPS Viewer) i nic. W "AM5.5" i "Navigon9i" ustawiłem port/baudrate na COM4/57600 i.... nic . Zero sygnału Potem przełączyłem na COM7(AGPS)/57600 i też nic. Dane lecą, sygnał "0". Czyżby ogólnie odbiornik był zwalony?

Sprawdz na jakim COM masz w systemie GPS, np COM4 baud rate 4800. Zinstaluj VisualGPS i podejrzyj logi.

Więc tak:

_

Na uruchomionym VisualGPS:
COM2/57600 - rusza odbiornik, log zapisuje (niżej)
COM4/4800 - nie uruchamia sie odbiornik przez dłuższy czas (niebieski LED nie błyska), ale po kilkunastu sekundach rusza. Log jest pusty.
COM4/57600 - uruchamia się od razu i zapisuje log:
$GPGGA,000001.033,,,,,0,00,,,M,0.0,M,,0000*57
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPGSV,3,1,12,20,00,000,,10,00,000,,31,00,000,,27,00,000,*7C
$GPGSV,3,2,12,19,00,000,,07,00,000,,04,00,000,,24,00,000,*76
$GPGSV,3,3,12,16,00,000,,28,00,000,,26,00,000,,29,00,000,*78
$GPRMC,000001.033,V,,,,,,,291006,,,N*40
$GPGGA,000002.030,,,,,0,00,,,M,0.0,M,,0000*57
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000002.030,V,,,,,,,291006,,,N*40
$GPGGA,000003.034,,,,,0,00,,,M,0.0,M,,0000*52
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000003.034,V,,,,,,,291006,,,N*45
$GPGGA,000004.035,,,,,0,00,,,M,0.0,M,,0000*54
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000004.035,V,,,,,,,291006,,,N*43
$GPGGA,000005.033,,,,,0,00,,,M,0.0,M,,0000*53
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000005.033,V,,,,,,,291006,,,N*44
$GPGGA,000006.037,,,,,0,00,,,M,0.0,M,,0000*54
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPGSV,3,1,12,20,00,000,,10,00,000,,31,00,000,,27,00,000,*7C
$GPGSV,3,2,12,19,00,000,,07,00,000,,04,00,000,,24,00,000,*76
$GPGSV,3,3,12,16,00,000,,28,00,000,,26,00,000,,29,00,000,*78
$GPRMC,000006.037,V,,,,,,,291006,,,N*43
$GPGGA,000007.030,,,,,0,00,,,M,0.0,M,,0000*52
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000007.030,V,,,,,,,291006,,,N*45
$GPGGA,000008.032,,,,,0,00,,,M,0.0,M,,0000*5F
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000008.032,V,,,,,,,291006,,,N*48
$GPGGA,000009.034,,,,,0,00,,,M,0.0,M,,0000*58
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000009.034,V,,,,,,,291006,,,N*4F
$GPGGA,000010.030,,,,,0,00,,,M,0.0,M,,0000*54
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000010.030,V,,,,,,,291006,,,N*43
$GPGGA,000011.035,,,,,0,00,,,M,0.0,M,,0000*50
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPGSV,3,1,12,20,00,000,,10,00,000,,31,00,000,,27,00,000,*7C
$GPGSV,3,2,12,19,00,000,,07,00,000,,04,00,000,,24,00,000,*76
$GPGSV,3,3,12,16,00,000,,28,00,000,,26,00,000,,29,00,000,*78
$GPRMC,000011.035,V,,,,,,,291006,,,N*47
$GPGGA,000012.037,,,,,0,00,,,M,0.0,M,,0000*51
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000012.037,V,,,,,,,291006,,,N*46
$GPGGA,000013.033,,,,,0,00,,,M,0.0,M,,0000*54
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000013.033,V,,,,,,,291006,,,N*43
$GPGGA,000014.034,,,,,0,00,,,M,0.0,M,,0000*54
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000014.034,V,,,,,,,291006,,,N*43
$GPGGA,000015.037,,,,,0,00,,,M,0.0,M,,0000*56
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000015.037,V,,,,,,,291006,,,N*41
$GPGGA,000016.034,,,,,0,00,,,M,0.0,M,,0000*56
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPGSV,3,1,12,20,00,000,,10,00,000,,31,00,000,,27,00,000,*7C
$GPGSV,3,2,12,19,00,000,,07,00,000,,04,00,000,,24,00,000,*76
$GPGSV,3,3,12,16,00,000,,28,00,000,,26,00,000,,29,00,000,*78
$GPRMC,000016.034,V,,,,,,,291006,,,N*41
...COM7(AGPS)/57600 - jak na COM4: rusza bez problemu, log taki sam.
Wychodzi na to, że na 57600 działa poprawnie, na 4800m nie.
A sygnału jak nie ma tak nie ma



-- EDIT --

Odpaliłem SirfTech. Log wygląda tak:
...
$GPGGA,000014.030,,,,,0,00,,,M,0.0,M,,0000*50
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000014.030,V,,,,,,,291006,,,N*47
$GPGGA,000015.039,,,,,0,00,,,M,0.0,M,,0000*58
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000015.039,V,,,,,,,291006,,,N*4F
$GPGGA,000016.032,,,,,0,00,,,M,0.0,M,,0000*50
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPGSV,3,1,12,20,00,000,,10,00,000,,31,00,000,,27,00,000,*7C
$GPGSV,3,2,12,19,00,000,,07,00,000,,04,00,000,,24,00,000,*76
$GPGSV,3,3,12,16,00,000,,28,00,000,,26,00,000,,29,00,000,*78
$GPRMC,000016.032,V,,,,,,,291006,,,N*47
$GPGGA,000017.032,,,,,0,00,,,M,0.0,M,,0000*51
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000017.032,V,,,,,,,291006,,,N*46
$GPGGA,000018.034,,,,,0,00,,,M,0.0,M,,0000*58
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000018.034,V,,,,,,,291006,,,N*4F
$GPGGA,000019.030,,,,,0,00,,,M,0.0,M,,0000*5D
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000019.030,V,,,,,,,291006,,,N*4A
$GPGGA,000020.035,,,,,0,00,,,M,0.0,M,,0000*52
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000020.035,V,,,,,,,291006,,,N*45
$GPGGA,000021.037,,,,,0,00,,,M,0.0,M,,0000*51
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPGSV,3,1,12,20,00,000,,10,00,000,,31,00,000,,27,00,000,*7C
$GPGSV,3,2,12,19,00,000,,07,00,000,,04,00,000,,24,00,000,*76
$GPGSV,3,3,12,16,00,000,,28,00,000,,26,00,000,,29,00,000,*78
$GPRMC,000021.037,V,,,,,,,291006,,,N*46
$GPGGA,000022.030,,,,,0,00,,,M,0.0,M,,0000*55
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000022.030,V,,,,,,,291006,,,N*42
$GPGGA,000023.033,,,,,0,00,,,M,0.0,M,,0000*57
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000023.033,V,,,,,,,291006,,,N*40
$GPGGA,000024.035,,,,,0,00,,,M,0.0,M,,0000*56
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000024.035,V,,,,,,,291006,,,N*41
$GPGGA,000025.034,,,,,0,00,,,M,0.0,M,,0000*56
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000025.034,V,,,,,,,291006,,,N*41
$GPGGA,000026.030,,,,,0,00,,,M,0.0,M,,0000*51
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPGSV,3,1,12,20,00,000,,10,00,000,,31,00,000,,27,00,000,*7C
$GPGSV,3,2,12,19,00,000,,07,00,000,,04,00,000,,24,00,000,*76
$GPGSV,3,3,12,16,00,000,,28,00,000,,26,00,000,,29,00,000,*78
$GPRMC,000026.030,V,,,,,,,291006,,,N*46
$GPGGA,000027.034,,,,,0,00,,,M,0.0,M,,0000*54
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,000027.034,V,,,,,,,291006,,,N*43

// tutaj zrobiłem inicjalizację odbiornika na nowo //

$PSRFTXTVersion GSW3.2.4-SDK_3.1.00.12-SDK001P1.00 *6D
$PSRFTXTETEN 20061207 EE X500*18
$PSRFTXTTOW:  0*09
$PSRFTXTWK:   1399*4B
$PSRFTXTPOS:  6378137 0 0*06
$PSRFTXTCLK:  96250*09
$PSRFTXTCHNL: 12*5F
$PSRFTXTBaud rate: 57600 *51
$GPGGA,235947.033,,,,,0,00,,,M,0.0,M,,0000*58
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,235947.033,V,,,,,,,281006,,,N*4E
$GPGGA,235948.038,,,,,0,00,,,M,0.0,M,,0000*5C
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,235948.038,V,,,,,,,281006,,,N*4A
$GPGGA,235949.035,,,,,0,00,,,M,0.0,M,,0000*50
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,235949.035,V,,,,,,,281006,,,N*46
$GPGGA,235950.033,,,,,0,00,,,M,0.0,M,,0000*5E
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,235950.033,V,,,,,,,281006,,,N*48
$GPGGA,235951.037,,,,,0,00,,,M,0.0,M,,0000*5B
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPGSV,3,1,12,20,00,000,,10,00,000,,31,00,000,,27,00,000,*7C
$GPGSV,3,2,12,19,00,000,,07,00,000,,04,00,000,,24,00,000,*76
$GPGSV,3,3,12,16,00,000,,28,00,000,,26,00,000,,29,00,000,*78
$GPRMC,235951.037,V,,,,,,,281006,,,N*4D
$GPGGA,235952.035,,,,,0,00,,,M,0.0,M,,0000*5A
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,235952.035,V,,,,,,,281006,,,N*4C
$GPGGA,235953.033,,,,,0,00,,,M,0.0,M,,0000*5D
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,235953.033,V,,,,,,,281006,,,N*4B
$GPGGA,235954.037,,,,,0,00,,,M,0.0,M,,0000*5E
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,235954.037,V,,,,,,,281006,,,N*48
$GPGGA,235955.035,,,,,0,00,,,M,0.0,M,,0000*5D
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPRMC,235955.035,V,,,,,,,281006,,,N*4B
...I sygnału nie widzi
